CME/VoIP

Configuración de Cisco Call Manager VoIP.

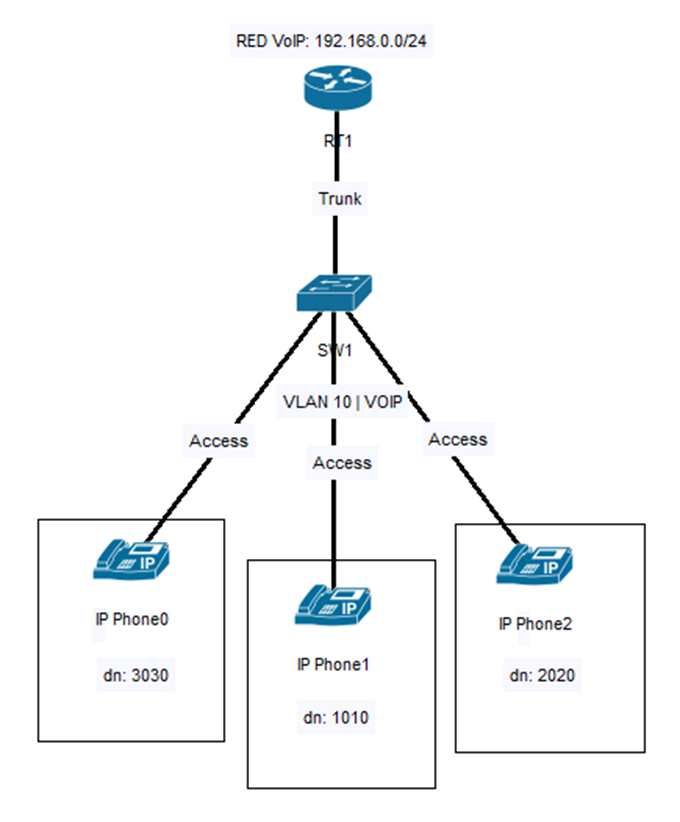

"Topología de red Implementada"

Descripción: En la siguiente imagen se muestran Teléfonos IP con su “dn” dado por el Router con servicios integrados 2811.

 ¿Qué es VoIP?

VoIP significa "Voice over Internet Protocol" (Voz sobre Protocolo de Internet, en español) y se refiere a una tecnología que permite transmitir voz y otros datos de comunicación a través de redes de Internet en lugar de las redes tradicionales de telefonía. En otras palabras, VoIP permite realizar llamadas de voz utilizando una conexión a Internet en lugar de una línea telefónica convencional.

¿Qué es CME?

Cisco Call Manager es una aplicación específica de administración de llamadas dentro de un entorno de comunicaciones unificadas que utiliza tecnología VOIP como base para transmitir llamadas de voz. VOIP es la tecnología subyacente que permite la transmisión de voz sobre redes IP, mientras que Cisco Call Manager es una aplicación que facilita la administración y el control de las llamadas VOIP en una red empresarial que utiliza productos de Cisco.

Configuración de Cisco Call Manager.

-------------------------Switch-------------------------

#Crear la VLAN 10 de VoIP#

SW1>enable

SW1#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

SW1(config)#vlan 10

SW1(config-vlan)#name VL-VoIP

SW1(config-vlan)#exit

SW1(config)#interface range f0/1-3

SW1(config-if-range)#switchport mode access

SW1(config-if-range)#switchport voice vlan 10

SW1(config-if-range)#exit

SW1(config)#



#Se pone el puerto troncal que va hacia el Router#

SW1(config)#interface g0/1

SW1(config-if)#switchport mode trunk

SW1(config-if)#exit



-------------------------Router-------------------------



#Se crea una Sub-interfaz lógica en el Router para la VLAN 10#

RT1>enable

RT1#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

RT1(config)#interface f0/0.10

RT1(config-subif)#description VoIP

RT1(config-subif)#encapsulation dot1q 10

RT1(config-subif)#ip address 192.168.0.1 255.255.255.0

RT1(config-subif)#exit



#Se levanta la interfaz para que surja efecto#

RT1(config)#interface f0/0

RT1(config-if)#no shutdown

RT1(config-if)#exit

RT1(config)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

%LINK-5-CHANGED: Interface FastEthernet0/0.10, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.10, changed state to up





#Se crea un pool DHCP para que los teléfonos IP reciban sus dn#

RT1(config)#ip dhcp pool VOIP

RT1(dhcp-config)#network 192.168.0.0 255.255.255.0

RT1(dhcp-config)#default 192.168.0.1

RT1(dhcp-config)#option 150 ip 192.168.0.1

RT1(dhcp-config)#exit



#Se excluye la direccion ip Gateway#

RT1(config)#ip dhcp excluded-address 192.168.0.1



#Se crea la configuración de telefonia IP en el router#

RT1(config)#telephony-service

RT1(config-telephony)#max-dn 10

RT1(config-telephony)#max-ephones 10

RT1(config-telephony)#ip source-address 192.168.0.1 port 2000

RT1(config-telephony)#auto assign 1 to 10

RT1(config-telephony)#exit

RT1(config)#ephone-dn 1

RT1(config-ephone-dn)#number 1010

RT1(config-ephone-dn)#exit

RT1(config)#ephone-dn 2

RT1(config-ephone-dn)#number 2020

RT1(config-ephone-dn)#exit

RT1(config)#ephone-dn 3

RT1(config-ephone-dn)#number 3030

RT1(config-ephone-dn)#exit

RT1(config)#



Tabla de Direccionamiento IP



EVIDENCIA

IP Phone1 en llamada con IP Phone0

Solicitudes ICMP hacia el RT1 de servicios integrados



Descarga aquí la topología (CME/VoIP.pkt).
