EtherChannel

Configuración de ON, PAgP y LAcP.

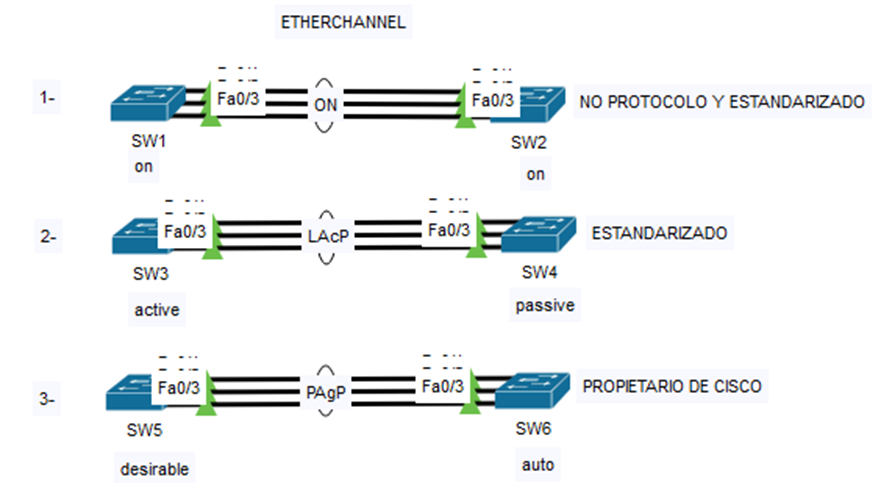

"Topología de red de Switches L2"

Descripción: En la siguiente imagen se muestran Switches cisco de capa 2 modelo 2960 de 24 puertos.

 ¿Qué es EtherChannel?:

EtherChannel es una tecnología de redes que permite agrupar varios enlaces Ethernet físicos en un solo enlace lógico. Esto aumenta la capacidad y redundancia de la conexión, mejorando la velocidad y la tolerancia a fallos en entornos de red. EtherChannel también se conoce como Link Aggregation o Port Channel y es comúnmente utilizado para mejorar el rendimiento y la confiabilidad de las conexiones de red.

1. EtherChannel "on":

Configuración entre SW1 - SW2 mode “on”

SW1>enable

SW1#config terminal

Enter configuration commands, one per line.  End with CNTL/Z.

SW1(config)#interface range f0/1-3

SW1(config-if-range)#channel-group 1 mode on

SW1(config-if-range)#description ON

SW1(config-if-range)#exit

SW1(config)#exit

SW1#show etherchannel summary



SW2>enable

SW2#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

SW2(config)#interface range f0/1-3

SW2(config-if-range)#channel-group 1 mode on

SW2(config-if-range)#description ON

SW2(config-if-range)#exit

SW2(config)#exit

SW2#show etherchannel summary



2. EtherChannel "LACP":

Configuración entre SW3 – SW4 mode “LACP”

SW3#enable

SW3#config terminal

Enter configuration commands, one per line. End with CNTL/Z.

SW3(config)#interface range f0/1-3

SW3(config-if-range)#channel-group 1 mode active

SW3(config-if-range)#description LACP

SW3(config-if-range)#exit

SW3(config)#exit

SW3#show etherchannel summary



SW4#enable

SW4#config terminal

Enter configuration commands, one per line. End with CNTL/Z.

SW4(config)#interface range f0/1-3

SW4(config-if-range)#channel-group 1 mode passive

SW4(config-if-range)#description LACP

SW4(config-if-range)#exit

SW4(config)#exit

SW4#show etherchannel summary



3. EtherChannel "PAgP":

Configuración entre SW3 – SW4 mode “PAGP”

SW5>enable

SW5#config terminal

Enter configuration commands, one per line. End with CNTL/Z.

SW5(config)#interface range f0/1-3

SW5(config-if-range)#channel-group 1 mode desirable

SW5(config-if-range)#description PAGP

SW5(config-if-range)#exit

SW5(config)#exit

SW5#show etherchannel summary



SW6>enable

SW6#config terminal

Enter configuration commands, one per line. End with CNTL/Z.

SW6(config)#interface range f0/1-3

SW6(config-if-range)#channel-group 1 mode auto

SW6(config-if-range)#description PAGP

SW6(config-if-range)#exit

SW6(config)#exit

SW6#show etherchannel summary



Descarga aquí la topología (Etherchannel.pkt)
