VLAN

Configuración de VLAN



“Topología de red Implementada”

Descripción: En la siguiente imagen se muestra 1 switch 2960 cisco, segmentado para diferentes departamentos de VLAN.



¿Qué es una VLAN?

Una VLAN (Virtual Local Area Network) es una red local virtual creada dentro de una red física, que permite segmentar y aislar grupos de dispositivos en función de criterios como la ubicación, el departamento o la función. Aunque los dispositivos pueden estar físicamente conectados en la misma red, una VLAN les proporciona una separación lógica, lo que mejora la seguridad, la gestión y la eficiencia de la red al reducir la cantidad de tráfico de difusión.



Configuración de VLAN entre Departamentos.

SW1#enable

SW1#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

SW1(config)#vlan 10

SW1(config-vlan)#name VL10

SW1(config-vlan)#exit

SW1(config)#vlan 20

SW1(config-vlan)#name VL20

SW1(config-vlan)#exit

SW1(config)#vlan 30

SW1(config-vlan)#name VL30

SW1(config-vlan)#exit

SW1(config)#interface range f0/1-4

SW1(config-if-range)#switchport mode access

SW1(config-if-range)#switchport access vlan 10

SW1(config-if-range)#description DPTO.FINANZAS

SW1(config-if-range)#exit

SW1(config)#interface range f0/5-10

SW1(config-if-range)#switchport mode access

SW1(config-if-range)#switchport access vlan 20

SW1(config-if-range)#description DPTO.VENTAS

SW1(config-if-range)#exit

SW1(config)#interface range f0/11-14

SW1(config-if-range)#switchport mode access

SW1(config-if-range)#switchport access vlan 30

SW1(config-if-range)#description DPTO.RR.HH

SW1(config-if-range)#end

SW1#

%SYS-5-CONFIG_I: Configured from console by console

SW1#show vlan brief

VLAN Name                             Status    Ports

---- -------------------------------- --------- -------------------------------

1    default                          active    Fa0/15, Fa0/16, Fa0/17, Fa0/18

                                                Fa0/19, Fa0/20, Fa0/21, Fa0/22

                                                Fa0/23, Fa0/24, Gig0/1, Gig0/2

10   VL10                             active    Fa0/1, Fa0/2, Fa0/3, Fa0/4

20   VL20                             active    Fa0/5, Fa0/6, Fa0/7, Fa0/8

                                                Fa0/9, Fa0/10

30   VL30                             active    Fa0/11, Fa0/12, Fa0/13, Fa0/14



 Tabla de Direccionamiento PC

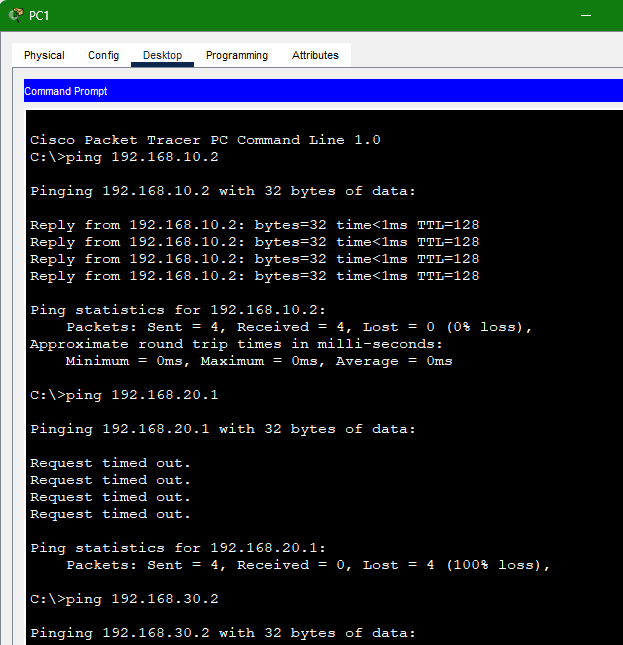

Prueba de conectividad de Ping de VLAN 10 a VLAN 10 y hacia IP de la VLAN 20.

Descarga aquí la topología (VLAN.pkt)
