Tunnel GRE

Configuración de Túnel GRE

Diseño de red implementado.



Descripción: En la siguiente imagen, se muestran 2 router que se conectan por un túnel GRE como una VPN.

------------------------------------------------------------------------------------------------------

¿Qué es Túnel GRE?

GRE es un protocolo de tunelización que encapsula paquetes de datos de un protocolo de capa de red dentro de paquetes de datos de otro protocolo. Esto permite que los paquetes de datos se envíen a través de una red que no los admite normalmente.

Configuraciones de un túnel GRE.

Comandos en texto plano:

-------------------------------------------------R2-------------------------------------------

interface Tunnel0

ip address 172.16.0.2 255.255.255.0

tunnel mode gre ip

tunnel source GigabitEthernet1/0

tunnel destination 192.168.20.2



router ospf 1

router-id 2.2.2.2

network 172.16.0.0 0.0.0.255 area 1

network 192.168.10.0 0.0.0.255 area 1



-------------------------------------------------R3-------------------------------------------

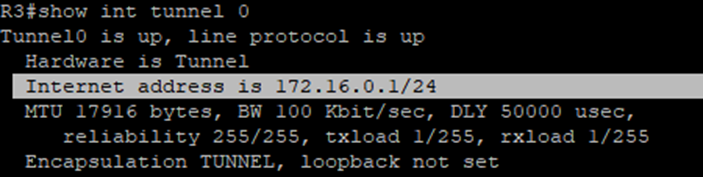

interface Tunnel0

ip address 172.16.0.1 255.255.255.0

tunnel mode gre ip

tunnel source GigabitEthernet1/0

tunnel destination 192.168.10.2



router ospf 1

router-id 3.3.3.3

network 172.16.0.0 0.0.0.255 area 1

network 192.168.20.0 0.0.0.255 area 1

------------------------------------------------------------------------------------------------------

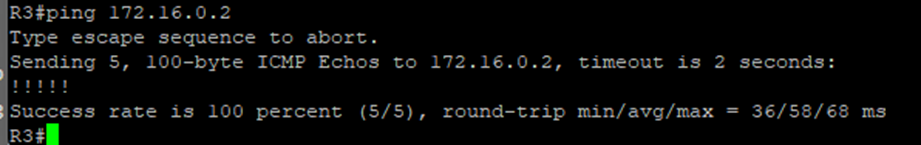

Comandos con explicación.





Echo con GNS3 Technologies

Descarga aquí la topología (GRE.gns3)
